FRP 구조물이란
FRP 구조물는 중량이 가벼워서 유속의 저항이 작고 유지/보수 비용이 작게 발생됩니다. FRP 소재 특성상 한번 제작하면 변형 및 부식이 되지 않고 페인트칠을 하지 않아도 됩니다. 부잔교 내부 공간이 수많은 셀, 즉 수밀 격벽으로 이루어져서 부력이 충분하므로 현장에서 파손된 부분의 수리 및 보수가 용이하고 내파 성이 매우 우수합니다. 파랑 및 파력, 풍랑에 의한 파손 발생이 적으며 굴곡력이 우수하여 변형이 작고 다양한 색상/디자인 적용이 가능하고 부잔교 상단부에 각종 구조물 설치가 용이합니다. 일체형 부잔교로 파력 및 풍랑에 의한 부분 변형이 거의 없고 안전하고 현지 지형에 맞게 주문 제작이 가능합니다. 국내 최초로 미 해군 항공모함 접안 Pontoon을 수주, 제작하고 있습니다.
  • FRP 구조물 특징

    국내 최초로 미 해군 항공모함 접안 Pontoon을 수주, 제작

    • 내부 공간이 수많은 셀, 즉 수밀 격벽으로 이루어져서 부력이 충분합니다.
    • 소재 특성상 한번 제작하면 변형 및 부식이 되지않습니다.
    • 파랑 및 파력, 풍랑에 의한 파손 발생이 작습니다.
    • 내파 성이 매우 우수합니다.
    • 파랑 및 파력, 풍랑에 의한 파손 발생이 적으며 굴곡력 우수합니다.
    • 변형이 작고 다양한 색상/디자인 적용이 가능합니다.
    • 일체형 부잔교로 파력 및 풍랑에 의한 부분 변형이 거의 없습니다.
  • FRP 구조물 장점
    • 중량이 가벼워 유속의 저항이 작고 적은 비용으로 유지/보수가 가능합니다.
    • 현장에서 파손된 부분의 수리 및 보수가 용이합니다.
    • 페인트칠을 하지 않아도 됩니다.
    • 부잔교 상단부에 각종 구조물 설치용이합니다.
    • 안전하고 현지 지형에 맞게 주문 제작 가능합니다.

FRP 구조물 공정도

  • 01

    입찰/전문가 상담 및 설계 견적시 당사의 설계자와 견적담당자, 당사 개발전문가의 상담으로 첫 공정 진행

  • 02

    BOM 작성 및 원자재 및 부자재 준비 계약을 통한 공사 BOM 작성 및 원자재 및 부자재 발주 및 준비

  • 03

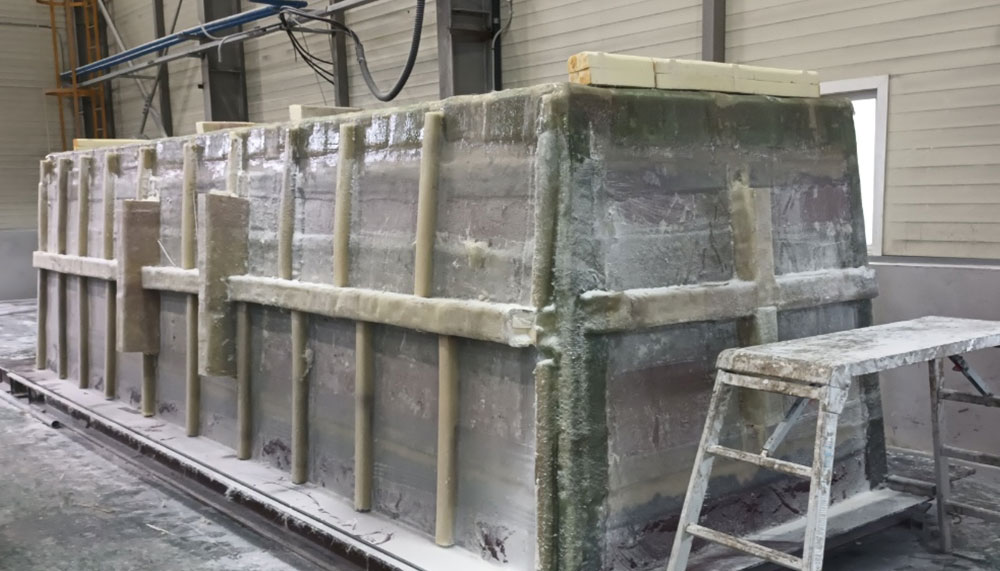

    몰드제작 부잔교의 외곽 형태를 만든 몰드를 제작
    형틀에서 기본 치수가 결정

  • 04

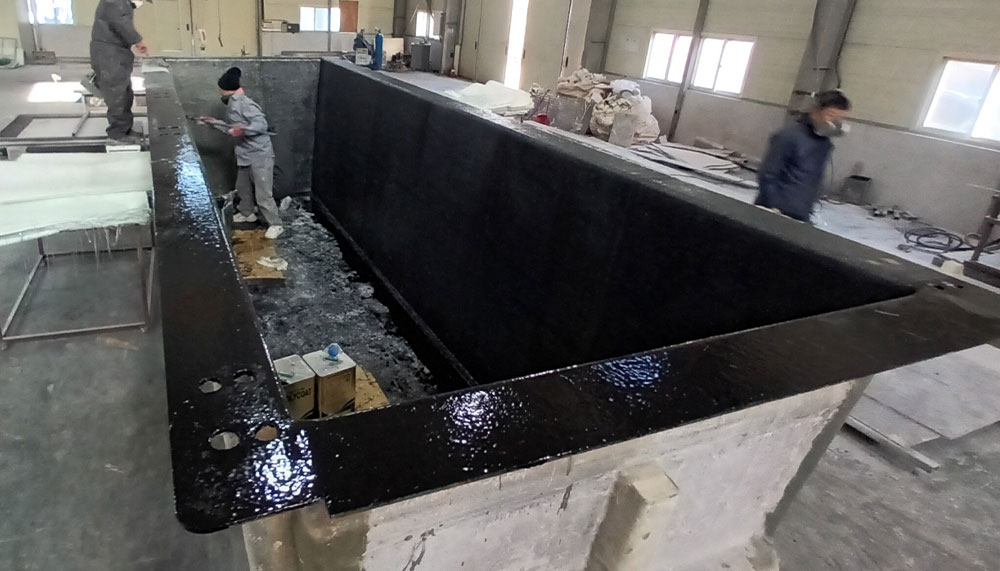

    몰드 내부 왁스 도포 후 겔코트 작업 본체의 겔코트(외부 표면 처리)를 몰드에서 진행

  • 05

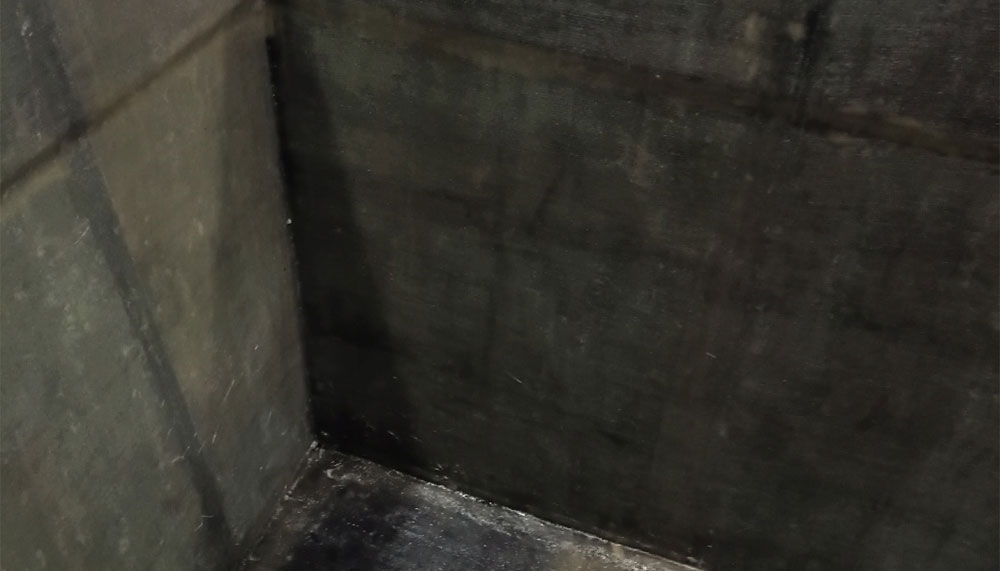

    MAT+ROVING+RESIN 적층 몰드 표면에 적층하여 형상제작

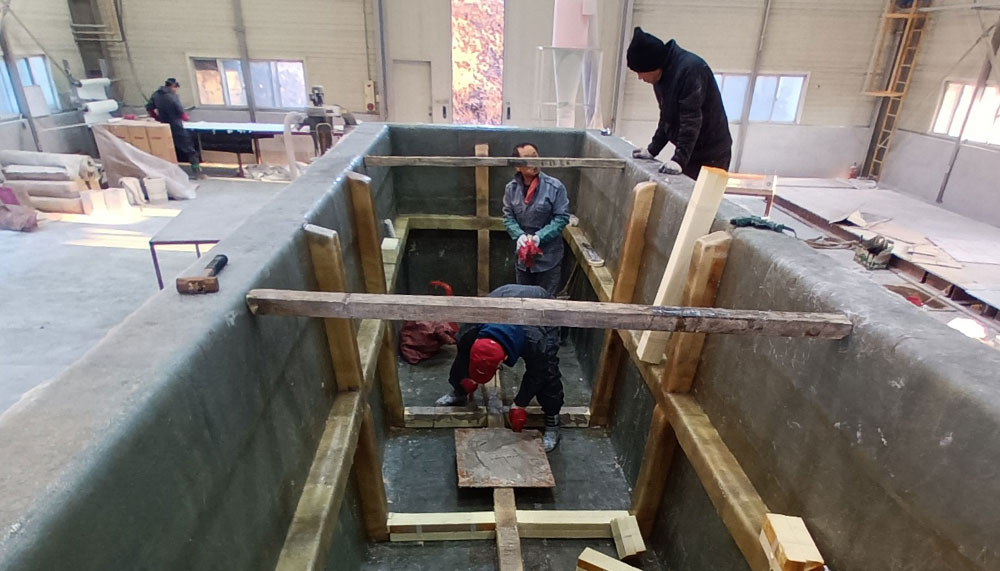

  • 06

    격벽 및 보강 OVERLAY 내부 보강대와 격벽을 FRP로 OVERLAY

  • 07

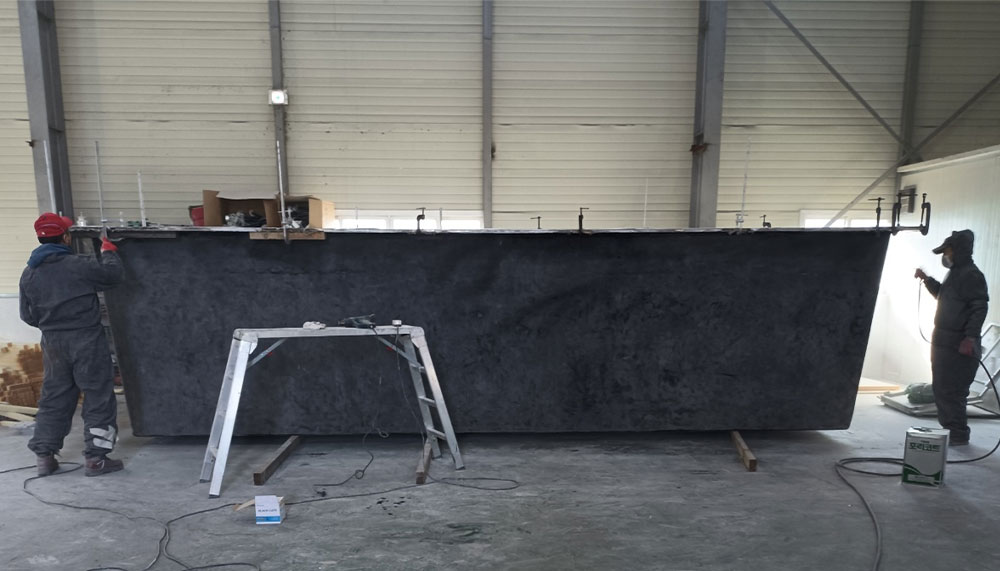

    탈형 몰드를 통해 만든제품을 몰드에서 탈형, 본체 외형 완성

  • 08

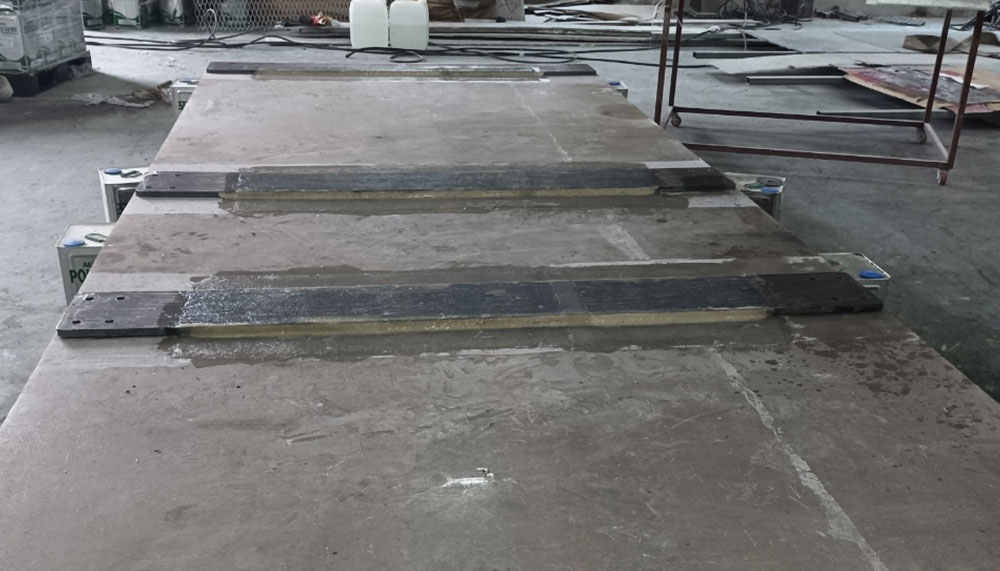

    상부커버 제작 상부 커버를 제작
    (사양에 따라 방식이 달라짐)

  • 09

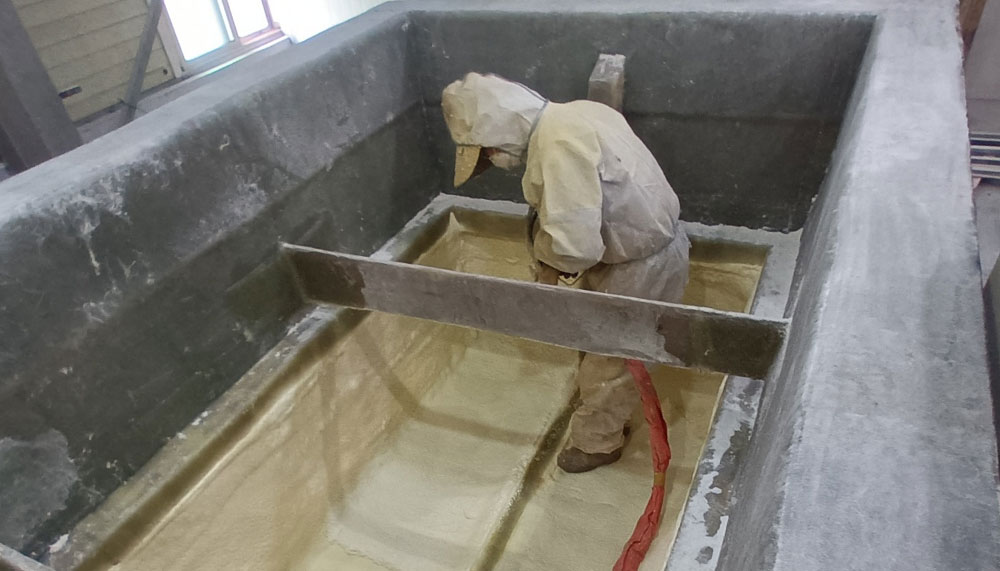

    내부 부력재 설치 내부 부력재 설치 및 조립
    (사양에 따라 EPS & FORM형식으로 나뉨)

  • 10

    의장품 조립 사양에 따라 방호대, Cross Beat, 닺줄 보호대, 연결대 등을 조립

  • 11

    커버 조립 외부 커버 조립 ▶ 완료

  • 12

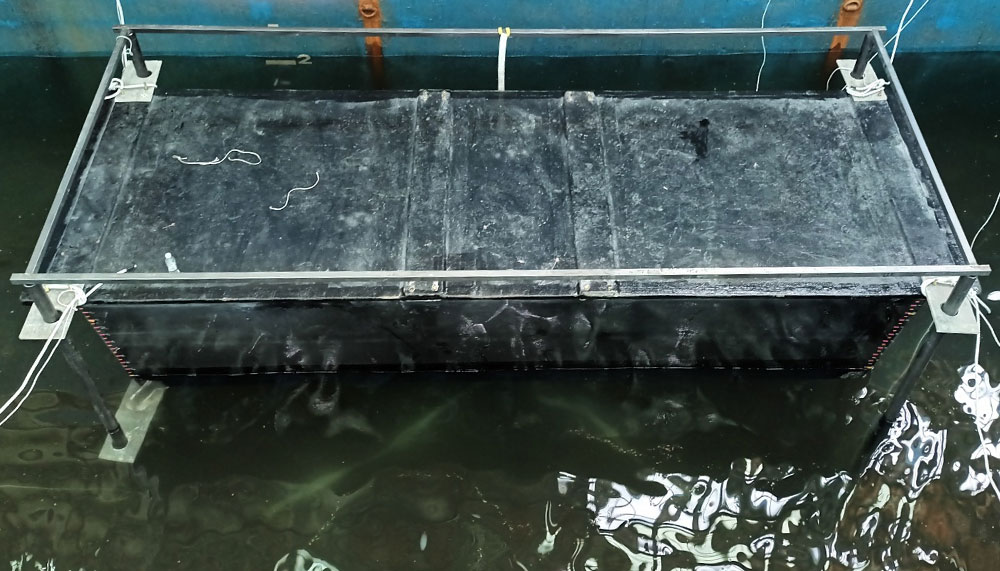

    고객처의 조건에 따라 DRAFT 시험 (고객업체 선택사항)

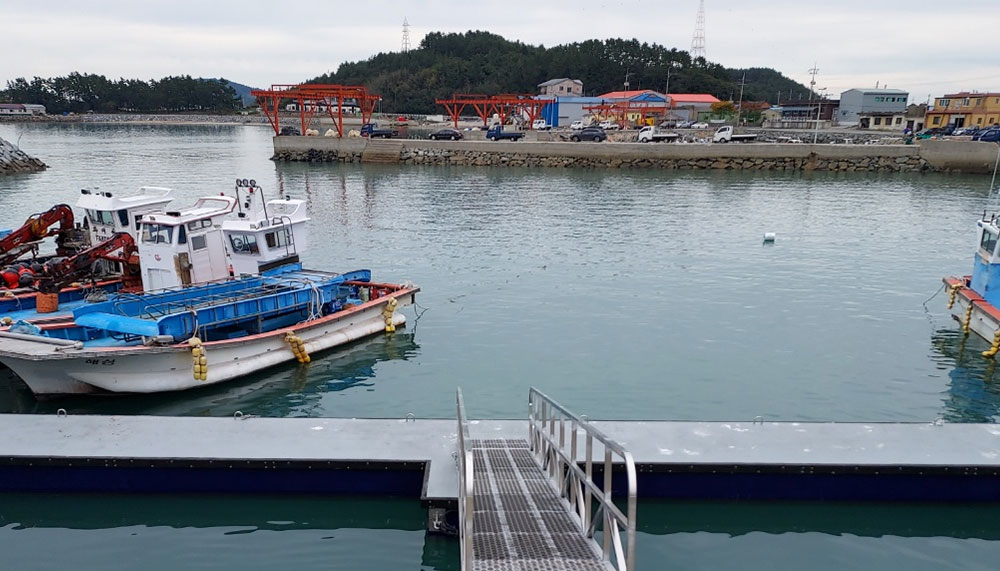

  • 13

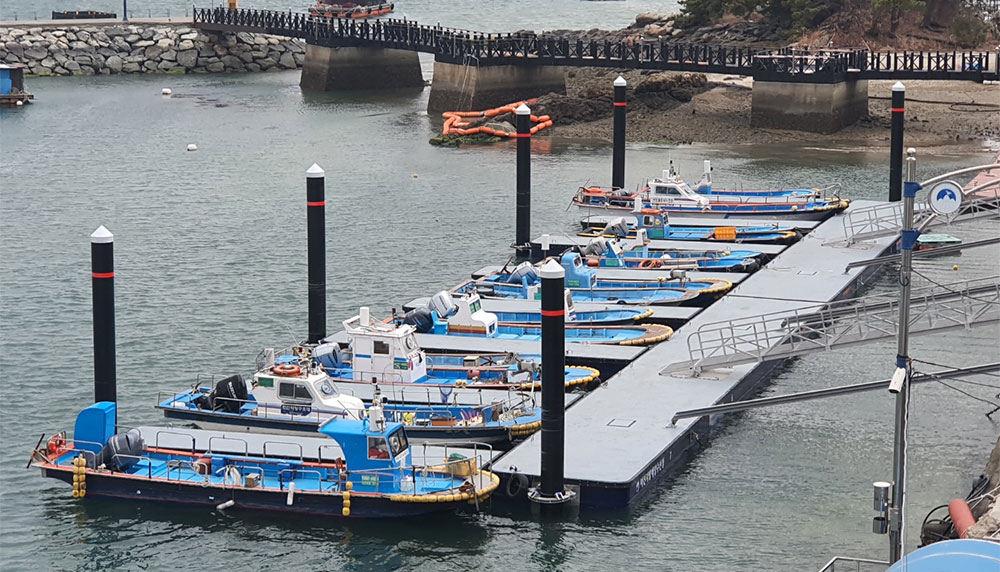

    설치 설치위치로 이동, 고객요구 위치를 선정 설치

  • 14

    준공검사 설치 완공 후 준공검사
