PE 해상부유 구조물

실적 바로가기

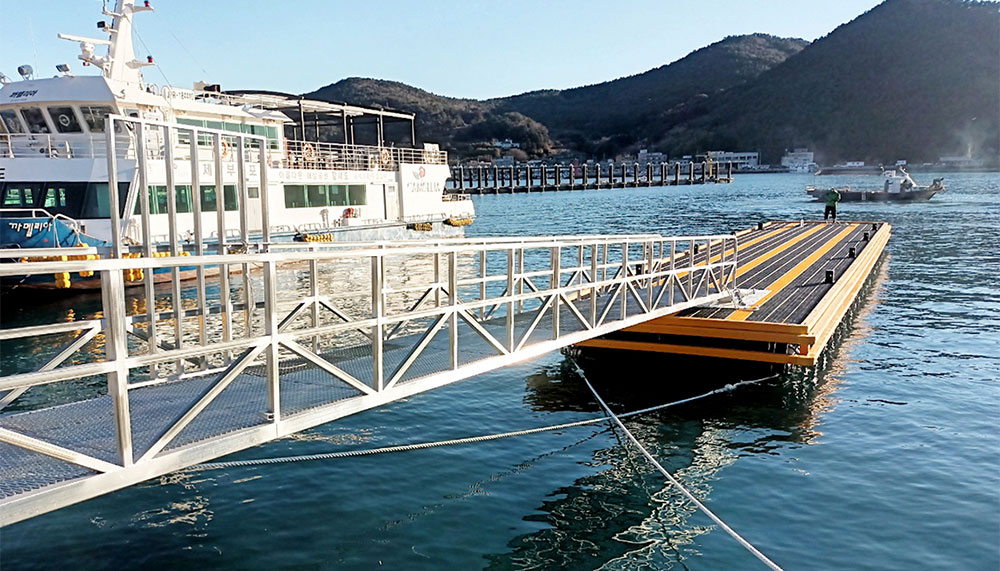

PE 해상부유 구조물이란
특히 조수 간만의 차이가 커서 일반 해상부유물시설로는 하역이 곤란한 지역이나 수심이 깊거나 연약 지반이 깊은 곳에 설치됩니다. PE(PolyEthylene) 재료를 활용한 해상부유 구조물은 바다, 강 또는 호수의 인근이나 수역 내에 일정한 공간 부를 형성하는 부유식 구조물로, 현재는 그 용도가 소형선박 계류시설(부잔교)만 아니라 양식장, 수상 펜션, 해상부교 등에 다양하게 활용되고 있습니다. 해상 선박 접안 시설로 파랑과 파력에 뛰어나며 선박의 접안을 용이하게 할 수 있으며, 설치와 위치 변형과 설치 후 보수가 간편하고 파손이 적습니다.
PE 해상부유 구조물의 종류 : 1. 가두리양식장, 2. 취수관(해양심층수 등), 3. 낚시터 등의 해양레저 구조물, 4. PE 부잔교
  • PE 해상부유 구조물 특징
    • 소비자가 요구하는 형태로 변형 설계가 가능합니다.
    • 경제성이 뛰어납니다.
    • 가볍고 이동이 간편하여 설치 시간이 비교적 짧습니다.
    • 경첩 구조로 설치가 용이합니다.
    • 상수도 배관자재인 PE재질로 무독성, 친환경적입니다.
  • PE 해상부유 구조물 장점
    • 부식 및 전식이 없습니다.
    • 산, 염, 알카리에 손상되지 않아 내화확성이 좋습니다.
    • 물성의 변화가 적습니다.
    • 연성이 뛰어나고 충격에 강하며 가볍습니다.

PE 해상구조물의 종류

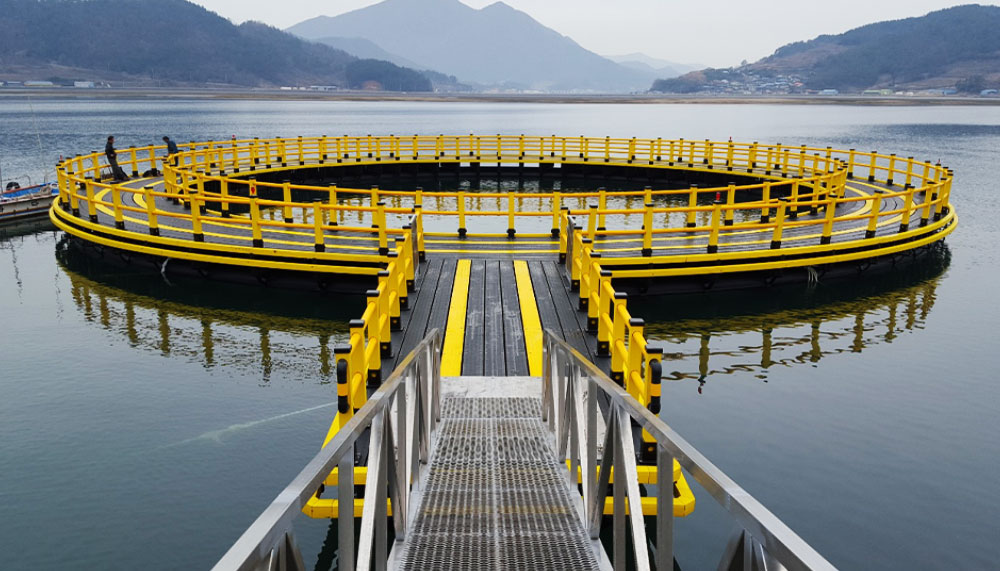

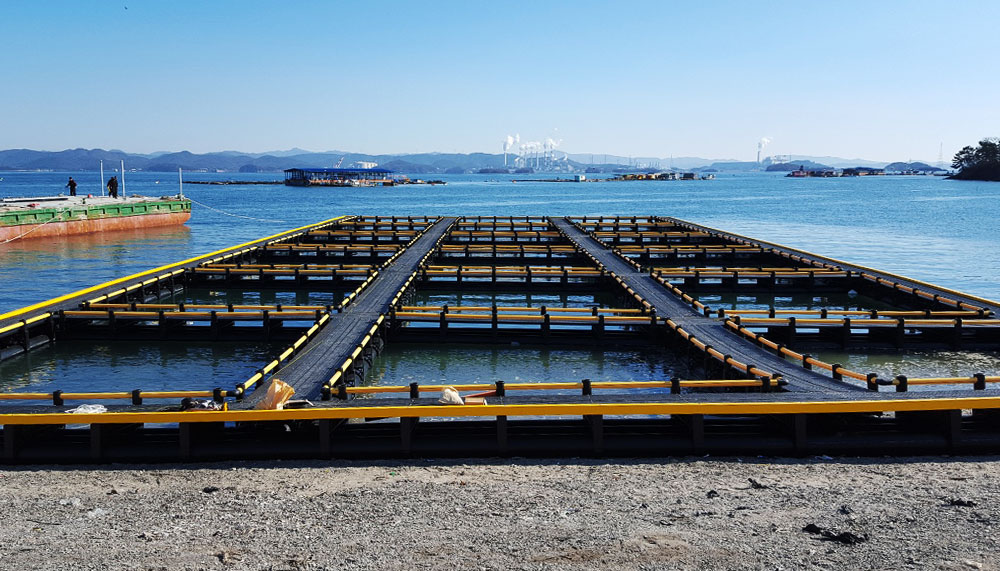

  • 가두리 양식장

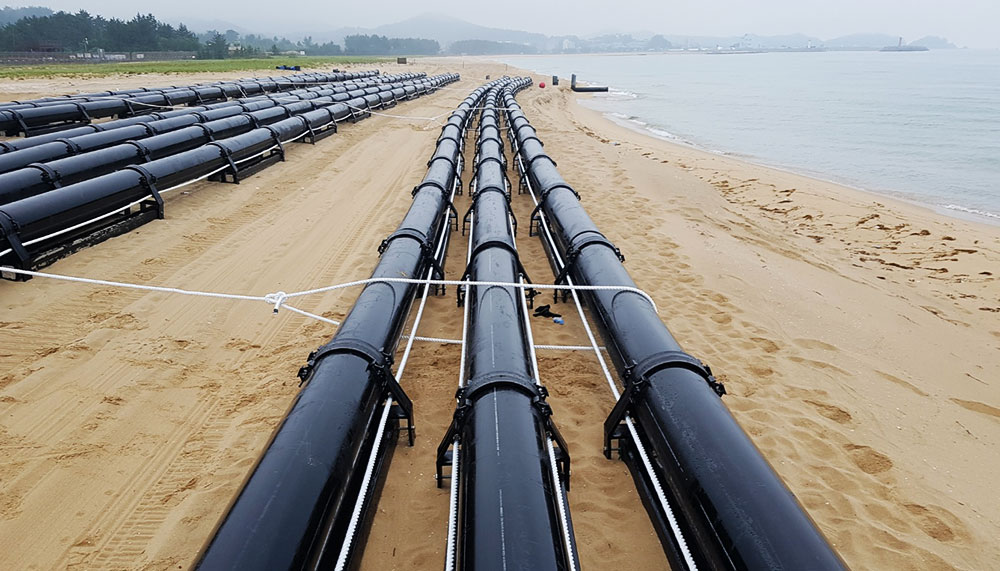

  • 해양취수관(해양심층수 외)

  • 낚시터 등의 해양레저 구조물

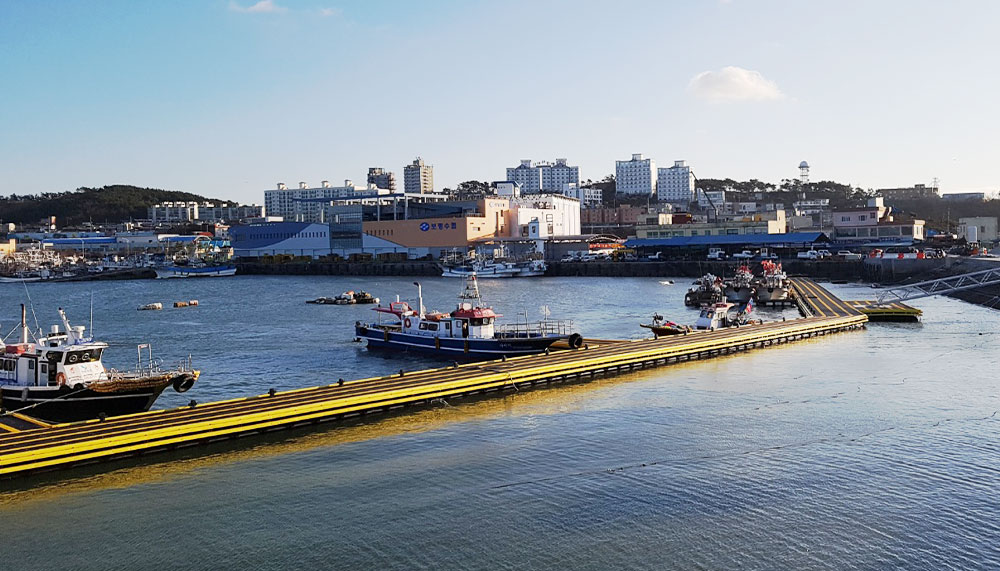

  • PE부잔교

PE 해상부유 구조물 공정도

  • 01

    입찰/전문가 상담 및 설계 입찰 및 설계 방안 및 설치 위치 파악 후 전문적인 설계 착수

  • 02

    BOM 작성 및 원자재 및 부자재 준비 원자재 및 부자재 준비를 위한 BOM작성 및 발주

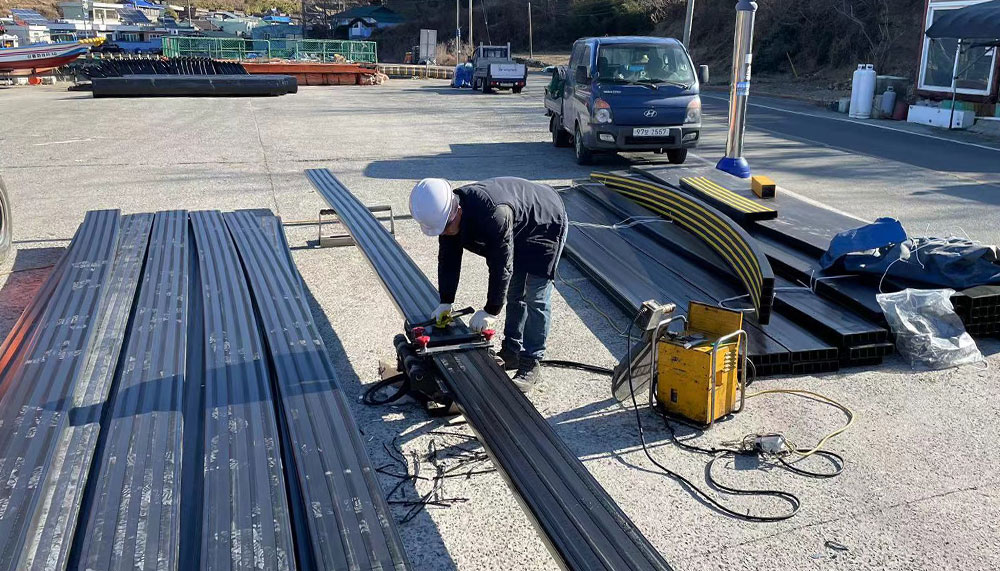

  • 03

    관급 자재 입고 관급 자재 입고 후 형상에 맞게 절단 및 정리

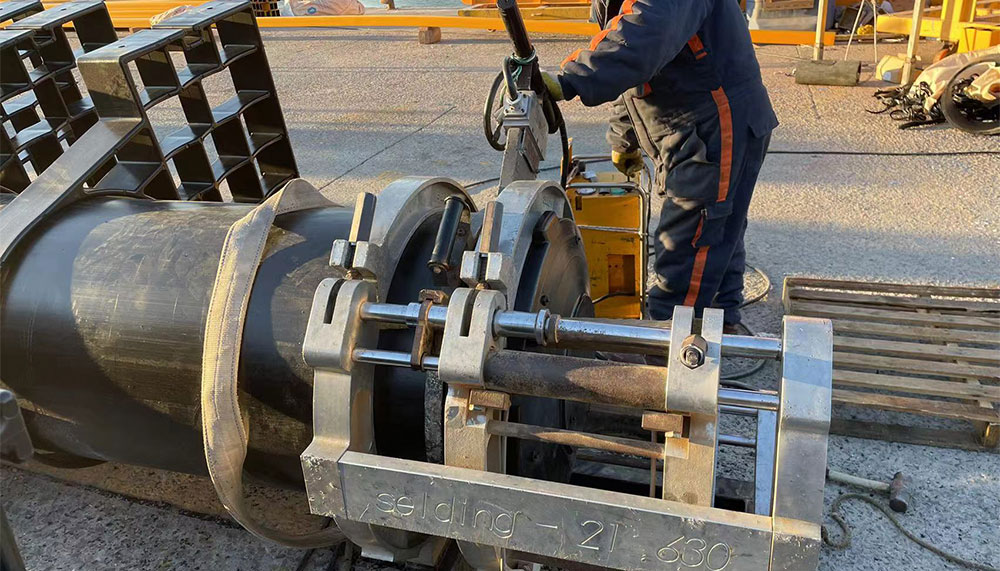

  • 04

    부유 파이프 조립(관급자재 조립) 부유 파이프와 파이프사이의 융착 조립

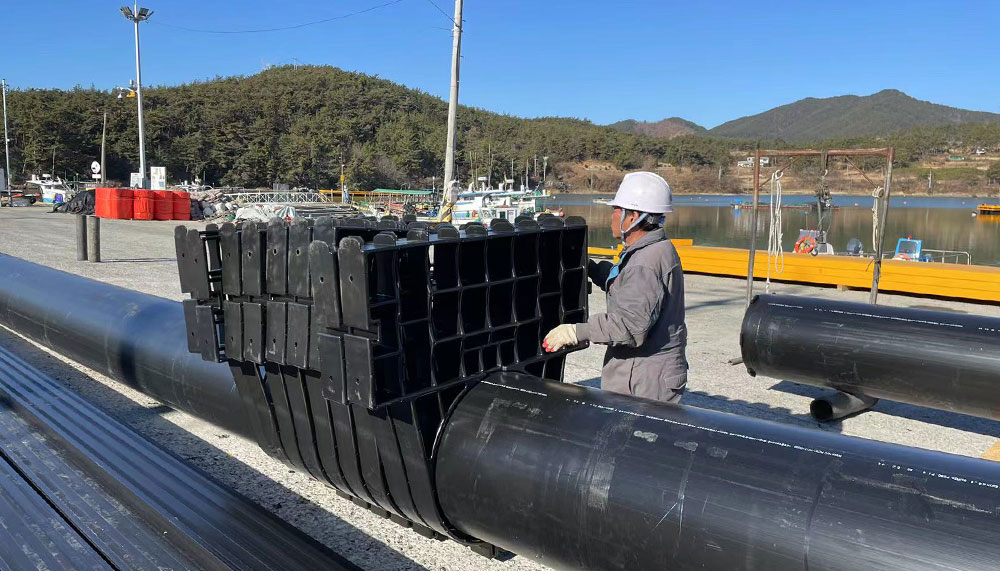

  • 05

    부유 파이프에 브라켓 설치(관급자재 조립) 부유 파이프에 브라켓 조립
    파이프와 상판간의 고정을 위한 조립

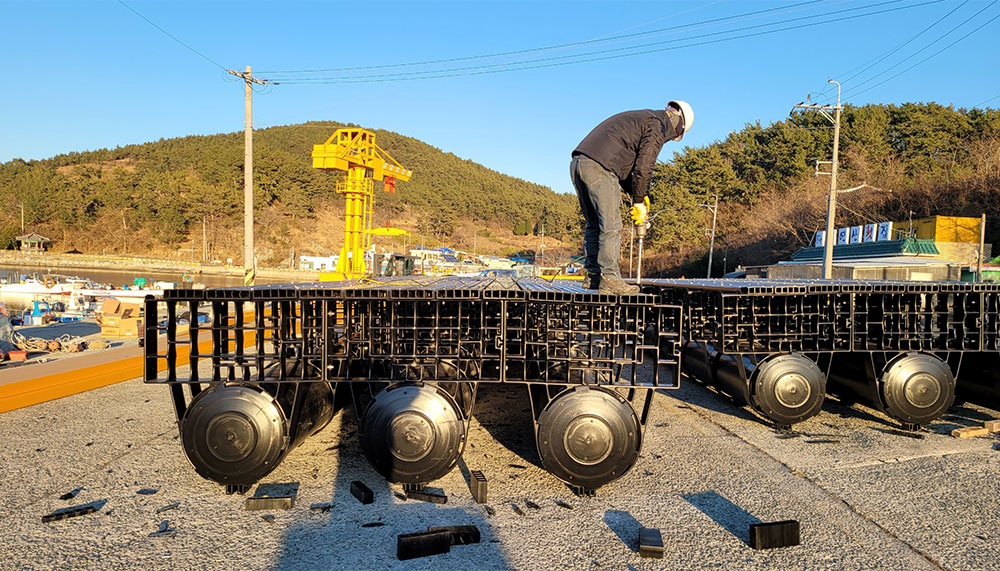

  • 06

    부유 물과 상판 조립(관급자재 조립) 부유 파이프와 브라켓 설치부분의 상부에 PE판 조립

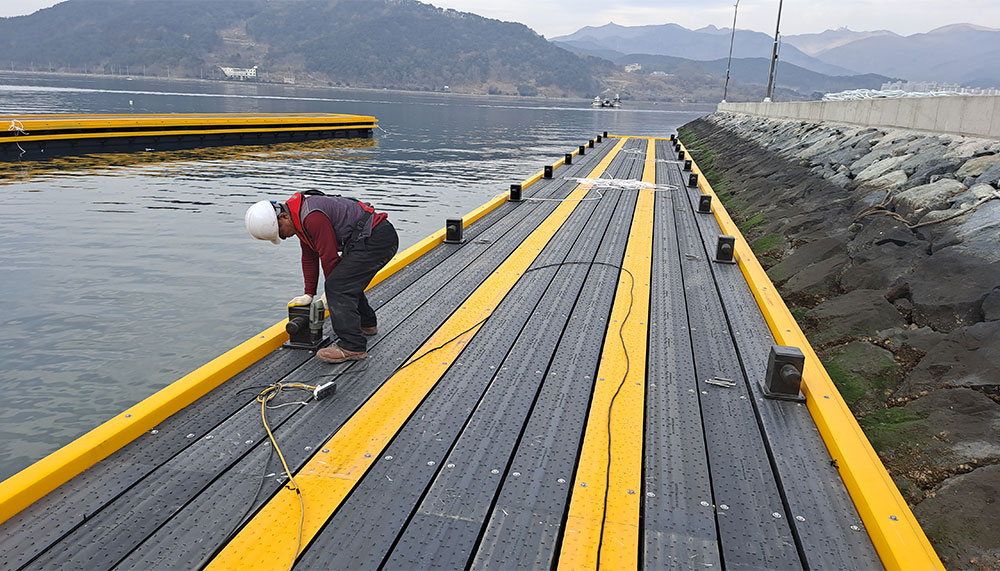

  • 07

    CROSS BEAT 조립 상부면에 CROSS BEAT조립
    선박계류시 배를 고정하는 부위

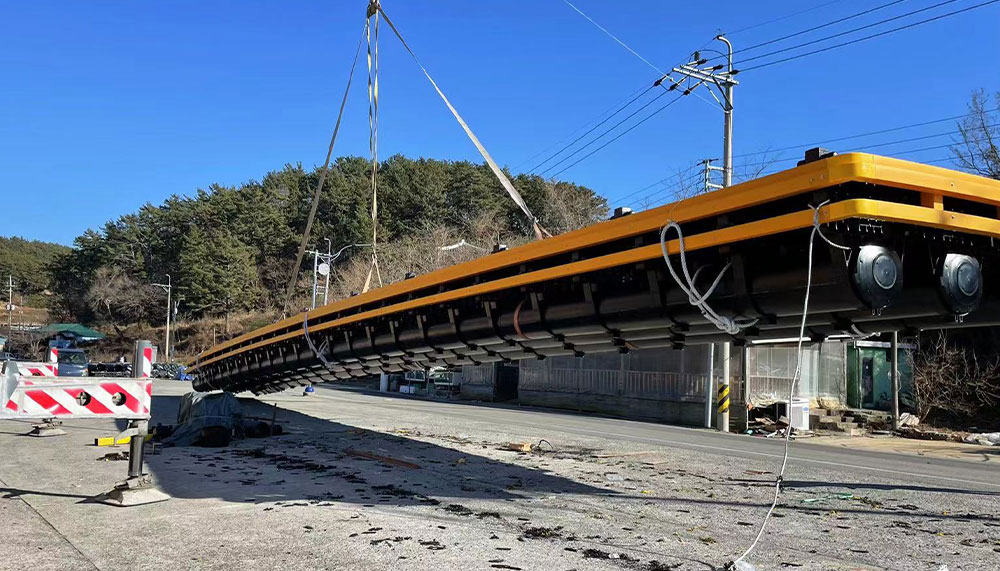

  • 08

    이동 및 설치 설치지역으로 이동하여 해당 부잔교를 설치

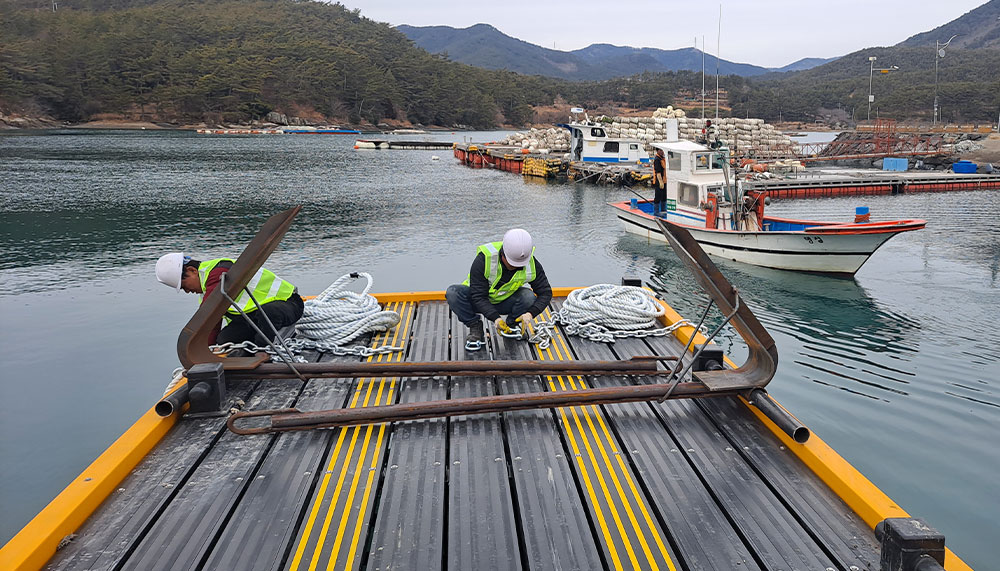

  • 09

    앵커 조립 부잔교 계류 고정을 위한 공정으로 앵커에 체인 및 줄로 고정하여 바다 바닥에 고정하는 공정
